Guia completo para escolher o diâmetro e avanço do fuso de esferas

Parafusos de esferasão componentes essenciais em máquinas modernas, sistemas de automação e equipamentos CNC, permitindo movimento linear eficiente e preciso. Seja usado em máquinas-ferramentas, linhas de produção automatizadas ou equipamentos de posicionamento de precisão, a seleção do diâmetro e avanço do fuso de esferas impacta diretamente a precisão do posicionamento, a capacidade de carga, a velocidade operacional e a vida útil do equipamento. Este artigo explicará sistematicamente como selecionar o diâmetro e o guia apropriados do fuso de esferas para obter uma transmissão precisa e eficiente.

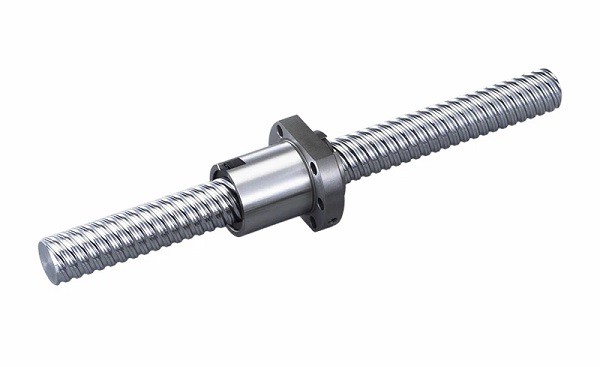

Um parafuso esférico é um componente mecânico de precisão que proporciona movimento linear de baixo-atrito e alta{1}}eficiência por meio da circulação de esferas entre o eixo do parafuso e a porca. Informações detalhadas sobre a origem, estrutura e tipos de fusos de esferas podem ser encontradas emO que é um fuso de esfera.

O diâmetro do parafuso esférico geralmente se refere ao diâmetro externo nominal do eixo do parafuso. Determina diretamente a capacidade de carga, rigidez e resistência à deformação do parafuso. Geralmente, um diâmetro maior resulta em maior capacidade de carga e rigidez, e um diâmetro menor leva a uma estrutura mais compacta, mas com capacidade de carga e rigidez reduzidas.

O avanço do parafuso esférico refere-se à distância linear que a porca se move ao longo do eixo quando o parafuso gira uma volta completa. Isso afeta diretamente a velocidade operacional e a precisão de posicionamento do equipamento. Uma vantagem maior geralmente resulta em velocidades mais rápidas; um avanço menor permite um controle mais preciso, mas com uma velocidade operacional relativamente mais lenta.

Como a escolha do diâmetro e avanço do fuso de esferas afeta uma série de características importantes de desempenho, como capacidade de carga, velocidade de movimento e precisão, a escolha do diâmetro e avanço apropriados garante:
• Atendendo aos requisitos de precisão de posicionamento
• Capacidade de carga suficiente
• Operação estável do sistema e vida útil mais longa

Ao selecionar um fuso de esferas, o diâmetro e o avanço não são parâmetros independentes; eles determinam em conjunto a capacidade de carga, o desempenho de movimento, a precisão do posicionamento e a confiabilidade-de longo prazo. A seleção adequada requer consideração cuidadosa das condições de carga, requisitos de movimento, estrutura de instalação e ambiente operacional. Negligenciar qualquer um desses fatores pode levar ao aumento da vibração, ao desgaste acelerado ou até mesmo à falha prematura.

Capacidade de carga

A capacidade de carga é o principal fator que determina o diâmetro do fuso de esferas. Ambas as cargas estáticas e dinâmicas devem ser consideradas durante a seleção.
• Carga estática: A carga axial máxima suportada quando o equipamento está parado.
• Carga dinâmica: A carga real gerada pela aceleração, desaceleração e impacto durante a operação do equipamento.
Normalmente, a carga axial é calculada e depois verificada em relação à carga dinâmica nominal do fuso de esferas usando um fator de segurança. Quanto maior a carga, maior será o diâmetro do fuso de esferas necessário para reduzir a tensão de contato e prolongar a vida útil.

Precisão necessária

Os requisitos de precisão afetam diretamente a seleção do avanço e do diâmetro do fuso de esferas.
• Aplicações de alta-precisão, como máquinas-ferramenta CNC e equipamentos de teste de precisão, geralmente exigem cabos menores e maior rigidez.
• Equipamentos industriais em geral têm requisitos de precisão relativamente flexíveis, permitindo avanços maiores.
Níveis de precisão mais elevados exigem um controle mais rigoroso da folga axial e da deformação elástica, exigindo, portanto, parafusos de esferas de maior diâmetro para garantir estabilidade de posicionamento e repetibilidade.

Velocidade operacional

A velocidade operacional é determinada principalmente pelo avanço do fuso de esferas. Um avanço maior resulta em uma distância de deslocamento maior por revolução e em uma velocidade linear mais alta. Um avanço menor proporciona maior impulso, mas a velocidade máxima é limitada.
• Grande vantagem:Adequado para aplicações de posicionamento e manuseio rápido, permitindo operação em alta-velocidade.
• Pequena vantagem:Adequado para aplicações pesadas-ou de alto-torque, mais propício à operação estável.

Comprimento do curso

O comprimento do curso afeta significativamente a estabilidade do fuso de esferas e a seleção do diâmetro. Cursos mais longos aumentam o risco de vibração, deflexão e problemas críticos de velocidade; parafusos esféricos de-diâmetro pequeno não conseguem manter a estabilidade estrutural. Embora um avanço grande seja benéfico para aumentar a velocidade em cursos longos, ele deve ser combinado com um diâmetro maior para garantir rigidez e operação segura.

Método de instalação e extensão

O método de instalação e a extensão do fuso de esferas afetam diretamente a rigidez operacional.

Ambiente Operacional

O fator de segurança e a vida útil do fuso de esferas serão afetados pelo ambiente operacional, e a seleção deve ser feita com base no ambiente específico.
• Condições de operação contínua:Gera facilmente acúmulo de calor e estresse de contato contínuo. Um diâmetro maior permite uma distribuição de carga mais uniforme, prolongando a vida útil à fadiga.
• Ambientes de alta temperatura, poeira ou corrosivos:Isso pode causar uma redução na resistência do material do fuso de esferas. Aumentar adequadamente o diâmetro e selecionar o cabo de maneira conservadora ajudará a garantir uma operação estável-de longo prazo.

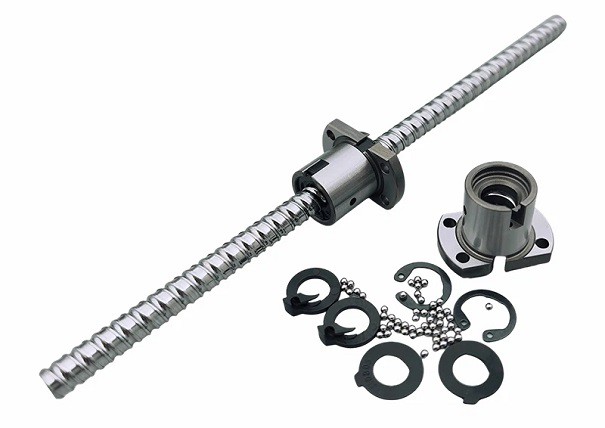

As etapas a seguir, usando como exemplo a seleção de um fuso de esferas para um eixo de alimentação de máquina-ferramenta CNC que exige alta precisão, capacidade de carga média e operação contínua, ajudarão você a entender o processo de seleção para a maioria das aplicações mecânicas e de automação.

Determine a carga e o torque necessário

Você precisa calcular a carga axial que o fuso de esferas suportará durante a operação real, incluindo:
• Peso-próprio das peças móveis
• Forças externas durante processos de usinagem ou trabalho
• Forças inerciais geradas durante a aceleração e desaceleração
Isso é usado para estimar o torque de acionamento necessário para o fuso de esferas durante a operação e determinar os requisitos mínimos de capacidade de carga.

Determinar a velocidade necessária

Determine a velocidade linear para estimar o avanço necessário do fuso de esferas:
• Aplicações de alta-velocidade geralmente exigem um fuso de esfera maior.
• Aplicativos de baixa-velocidade e alto{1}}impulso são mais adequados para leads menores.
Os eixos CNC não buscam velocidades extremamente altas, mas enfatizam velocidades de alimentação contínuas e estáveis; uma vantagem média pode equilibrar velocidade e impulso.

Selecione o diâmetro apropriado

Com base na carga e velocidade conhecidas, você precisa selecionar um diâmetro apropriado do fuso de esferas. O diâmetro deve atender aos seguintes requisitos:
• Capacidade de carga dinâmica nominal maior que a carga de trabalho real
• Rigidez suficiente para evitar deflexão
• Adequado para comprimento de curso e estrutura de suporte
Como este equipamento CNC requer operação contínua, opta-se por um diâmetro um pouco maior para melhorar a rigidez geral e a estabilidade operacional, evitando vibrações e deformações térmicas.

Selecione o lead apropriado

Antes de finalmente determinar o lead, você precisa considerar:
• Torque de saída do motor
• Velocidade alvo
• Precisão de posicionamento e resolução de controle
Em última análise, o eixo CNC usa uma configuração de avanço médio, que satisfaz uma alimentação estável sem sobrecarregar o motor.

Verifique a vida útil

A etapa final é a verificação de vida. Com base na carga real e no ciclo de trabalho, verifique se a vida útil nominal do fuso de esferas selecionado atende aos requisitos de vida útil do projeto do equipamento.


A seleção do diâmetro e avanço do fuso de esferas envolve essencialmente balanceamento de carga, velocidade, precisão e vida útil. A seleção adequada não apenas atende aos requisitos de desempenho do equipamento, mas também reduz efetivamente os custos operacionais-de longo prazo.
Como fabricante líder de fusos de esferas com quase dez anos de experiência no setor, a JSM dá as boas-vindas a vocêContate-nospara soluções personalizadas ou suporte técnico. Usaremos nossa experiência profissional para responder às suas perguntas.
